    Home » Products » Mode ganda “Batu di atas Batu” dan “Batu di atas Besi”! Mesin pembuat pasir VSI5X7615 beradaptasi secara fleksibel.

Mode ganda “Batu di atas Batu” dan “Batu di atas Besi”! Mesin pembuat pasir VSI5X7615 beradaptasi secara fleksibel.

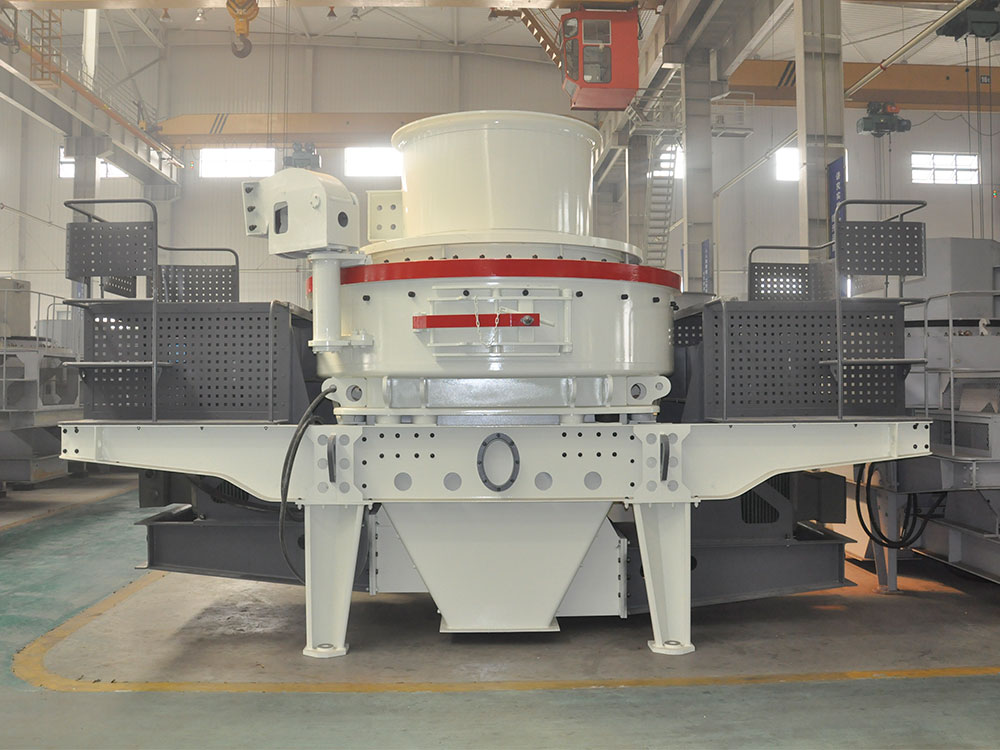

Mesin pembuat pasir VSI5X7615 adalah penghancur impak sentrifugal efisiensi tinggi yang dikembangkan oleh Shanghai Shibang Machinery Co., Ltd. menggunakan teknologi Jerman. Mesin ini dirancang khusus untuk penghancuran halus dan pembentukan material dengan kekerasan sedang hingga tinggi seperti granit, kerikil sungai, dan bijih besi. Dengan struktur rotor rongga dalam, mesin ini meningkatkan throughput material hingga 30%. Dilengkapi dengan kepala pelepasan modular dan liner periferal yang dapat dibalik, masa pakai komponen aus diperpanjang lebih dari 48%. Keunggulan utamanya terletak pada kemampuan peralihan bebas antara mode penghancuran ganda "batu-di-batu" dan "batu-di-besi". Pasir yang telah selesai memiliki bentuk partikel kubik, gradasi seragam, dan modulus kehalusan yang dapat disesuaikan, sehingga sepenuhnya memenuhi standar pasir konstruksi. Pelepasan penutup hidrolik memudahkan perawatan, sementara sistem pelumasan oli memastikan suhu bantalan yang konstan. Menggabungkan throughput tinggi (150-280 t/jam) dengan konsumsi energi rendah, mesin ini banyak digunakan di pabrik agregat, pabrik pencampuran beton, dan proyek infrastruktur berskala besar.


  • Materials Kerikil sungai, granit, basal, bijih besi, batu kapur
  • Application Tambang agregat, produksi pasir beton, pasir buatan, desulfurisasi pembangkit listrik, pasir kuarsa, dll.
  • Capacity 70-280 t/h

Product Details

Product Tags

Mesin pembuat pasir VSI5X7615 adalah penghancur impak poros vertikal generasi kelima yang dirancang khusus untuk penghancuran halus dan pembentukan material dengan kekerasan sedang hingga tinggi seperti granit, basal, dan bijih besi. Struktur intinya dilengkapi rotor rongga dalam dan desain kepala pelepasan modular, menghasilkan throughput 30% lebih tinggi dibandingkan peralatan tradisional. Ukuran umpan maksimum mencapai 35 mm (material lunak) atau 30 mm (material keras). Dilengkapi dengan motor ganda berdaya 110-150 kW, mesin ini menghasilkan kapasitas pemrosesan berkisar antara 150-280 t/jam (mode cascade dan center-feed). Peralatan ini memiliki mode penghancuran ganda "batu-di-batu" dan "batu-di-besi" yang dapat diubah secara bebas. Pasir yang telah selesai memiliki bentuk partikel kubik, gradasi seragam, dan modulus kehalusan yang dapat disesuaikan, sehingga sepenuhnya memenuhi standar pasir konstruksi.
Model ini menggunakan sistem pelumasan oli dan perangkat pembuka penutup hidrolik, yang memungkinkan pengoperasian bantalan pada suhu konstan dan perawatan yang cepat. Masa pakai komponen tahan aus diperpanjang lebih dari 48%. Prinsip pengoperasian: Material memasuki rotor berputar berkecepatan tinggi (1700-1900 rpm) melalui port umpan pusat, berakselerasi, dan dikeluarkan. Material tersebut mengalami beberapa benturan dengan material yang memantul di dalam ruang pusaran, membentuk tirai material kontinu sebelum dikeluarkan melalui outlet bawah. Keunggulan teknis meliputi kontrol pemesinan presisi digital, sistem perlindungan keselamatan pasokan oli komplementer pompa ganda, dan fungsi pengaktifan pemanas motor musim dingin, memastikan pengoperasian yang stabil di lingkungan berkisar antara -30°C hingga 40°C. Dengan dimensi 4100×2330×2300 mm dan berat total 8,6 ton, mesin ini cocok untuk lapangan pasir dan kerikil, pabrik pencampuran beton, dan proyek infrastruktur skala besar.
Keunggulan teknis mesin pembuat pasir VSI5X7615 terutama terletak pada sistem penghancurannya yang sangat efisien dan hemat energi serta desainnya yang cerdas. Mengadopsi struktur rotor rongga dalam Jerman, mesin ini mengoptimalkan sudut kepala pelempar dan desain saluran aliran untuk meningkatkan efisiensi akselerasi material hingga 40% dan mengurangi konsumsi energi per unit hingga 15%. Mekanisme peralihan mode ganda yang inovatif—"batu-di-batu" dan "batu-di-besi"—secara otomatis memilih jalur penghancuran optimal berdasarkan kekerasan material. Untuk material dengan kekerasan tinggi seperti granit, mode "batu-di-besi" meningkatkan gaya impak. Saat memproses material dengan kekerasan sedang seperti kerikil sungai, mesin ini beralih ke mode "batu-di-batu" untuk mengurangi konsumsi komponen yang aus. Sistem pelumasan hidrauliknya menggabungkan perangkat suplai oli komplementer pompa ganda. Jika pompa utama rusak, pompa cadangan akan otomatis mengambil alih dalam waktu 0,5 detik. Dikombinasikan dengan modul penurun suhu berpendingin air, sistem ini memastikan suhu bantalan tetap stabil di bawah 60°C. Sistem kontrol digital secara terus-menerus memantau nilai getaran rotor (≤4,5 mm/detik) dan fluktuasi arus (±5%). Setelah mendeteksi parameter abnormal, mesin secara otomatis menyesuaikan laju umpan dan memicu alarm, mencegah risiko mesin mogok. Pemanas tangki oli 2 kW yang dikonfigurasi khusus untuk operasi musim dingin dapat meningkatkan suhu pelumas di atas 15°C dalam 10 menit pada suhu -25°C, memastikan pengoperasian yang andal pada suhu rendah.
Sebagai peralatan inti dalam lini produksi pasir dan kerikil modern, mesin pembuat pasir VSI5X7615 menunjukkan nilai aplikasi yang luas di berbagai sektor industri melalui kinerja penghancuran yang luar biasa dan desain yang cerdas. Dalam industri bahan bangunan, mesin ini memproses batuan keras seperti granit dan basal menjadi pasir buatan berkualitas tinggi dengan ukuran mulai dari 0-5 mm. Nilai penghancuran pasir jadi di bawah 12%, sepenuhnya memenuhi persyaratan agregat untuk beton C50 dan yang lebih tinggi. Dalam operasi pertambangan, kapasitas pemrosesan 150-280 t/jamnya secara efisien menghancurkan bijih logam seperti besi dan tembaga. Dengan menyesuaikan kecepatan rotor (1700-1900 putaran/menit), mesin ini mencapai kontrol ukuran partikel 3-8 mm yang presisi, menyediakan bahan baku yang seragam untuk pemrosesan mineral. Dalam proyek infrastruktur, pasir dan kerikil kubik yang dihasilkan oleh peralatan ini memiliki tepi yang tajam saat digunakan untuk pemasangan pelat rel kereta api kecepatan tinggi. Hal ini meningkatkan kekuatan ikatan semen hingga 18% dan secara signifikan mengurangi tingkat kerusakan pemberat. Demi keberlanjutan lingkungan, sistem pelumasan berbasis oli pada model ini mengurangi konsumsi gemuk hingga 80% dibandingkan pelumasan gemuk konvensional. Dikombinasikan dengan desain pengumpul debu tertutupnya, tingkat emisi debu tetap di bawah 20mg/m³, memenuhi standar pertambangan hijau. Selain itu, struktur modularnya memungkinkan relokasi cepat untuk operasi di lokasi. Satu unit dapat menyelesaikan seluruh proses, mulai dari penghancuran dan pembentukan hingga produksi pasir, sehingga sangat cocok untuk proyek-proyek yang tersebar seperti bendungan hidroelektrik dan pembangunan jalan kota.

Mode ganda "Batu-di-Batu" dan "Batu-di-Besi"! Mesin pembuat pasir VSI5X7615 beradaptasi secara fleksibel. Aplikasi

1. Produksi Agregat

Peralatan ini berfungsi sebagai komponen inti dari lini produksi pasir buatan, yang mengolah batuan keras seperti granit dan basal menjadi pasir buatan berkualitas tinggi dengan ukuran partikel berkisar antara 0 hingga 5 mm. Nilai hancur pasir jadi di bawah 12%, sepenuhnya memenuhi persyaratan agregat untuk mutu beton C50 ke atas. Bentuk partikel kubiknya meningkatkan kekuatan ikatan antara pasir/kerikil dan semen sebesar 18%, secara signifikan mengurangi tingkat kerusakan pemberat. Mesin ini banyak digunakan dalam konstruksi gedung tinggi, proyek perkotaan, dan rekayasa jembatan.

2. Pertambangan dan Pengolahan Bijih Logam

Di sektor pertambangan logam, mesin pembuat pasir VSI5X7615 secara efisien menghancurkan bijih besi, bijih tembaga, dan terak lainnya. Dengan menyesuaikan kecepatan rotor (1700-1900 putaran/menit), alat ini mencapai kontrol ukuran partikel yang presisi antara 3-8 mm, memasok bahan baku yang seragam untuk pemrosesan mineral. Suku cadang ausnya, yang diproduksi dari material Amerika, memperpanjang masa pakai hingga 48%, sehingga sangat cocok untuk penghancuran halus material yang sangat abrasif.

3. Proyek Infrastruktur Transportasi

Peralatan ini memasok agregat premium untuk proyek kereta api cepat dan jalan raya. Pasir dan kerikil kubiknya, dengan tepi dan sudut yang tajam, secara signifikan meningkatkan stabilitas pemberat selama pemasangan pelat rel. Dalam proyek infrastruktur skala besar, desain modularnya memungkinkan relokasi yang cepat, dengan satu unit yang mampu menyelesaikan seluruh proses penghancuran dan pembentukan.

4. Proyek Pembangkit Listrik Tenaga Air dan Lingkungan

Untuk konstruksi bendungan pembangkit listrik tenaga air, mesin pembuat pasir VSI5X7615 memproses kerikil sungai dan pasir lapuk menjadi pasir jadi dengan gradasi seragam yang memenuhi persyaratan kekuatan untuk beton massa. Sistem pengumpulan debu tertutupnya menjaga emisi di bawah 20mg/m³, sesuai dengan standar pertambangan hijau.

5. Pabrik Batching Beton dan Mortar Kering

Pasir buatan mesin yang dihasilkan oleh peralatan ini memiliki modulus kehalusan yang dapat disesuaikan, sehingga sesuai dengan persyaratan desain campuran untuk berbagai mutu beton. Dalam produksi mortar kering, kandungan bubuk batunya yang rendah (dapat dikontrol secara cerdas) mengurangi penggunaan aditif dan menurunkan biaya produksi.

6. Pengolahan Limbah Metalurgi dan Industri

Peralatan ini menghancurkan limbah industri seperti terak baja dan puing konstruksi, memungkinkan daur ulang sumber daya. Mode "batu-di-besi"-nya meningkatkan efisiensi penghancuran hingga 30% untuk material berkekerasan tinggi seperti terak metalurgi, sementara sistem pelumasan oli tipis mengurangi konsumsi gemuk hingga 80%, sehingga memenuhi persyaratan lingkungan.

Mode ganda "Batu-di-Batu" dan "Batu-di-Besi"! Mesin pembuat pasir VSI5X7615 beradaptasi secara fleksibel. Keunggulan

Mesin pembuat pasir VSI5X7615, sebagai penghancur impak poros vertikal generasi kelima, menunjukkan keunggulan teknis yang signifikan dalam produksi agregat konstruksi. Dengan struktur rotor rongga dalam Jerman, mesin ini mengoptimalkan sudut kepala pelempar dan desain saluran aliran untuk meningkatkan efisiensi akselerasi material hingga 40% sekaligus mengurangi konsumsi energi per unit hingga 15%. Mekanisme peralihan mode ganda yang inovatif pada mesin ini—beralih antara mode "batu-di-batu" dan "batu-di-besi"—secara otomatis memilih jalur penghancuran optimal berdasarkan kekerasan material. Saat memproses material dengan kekerasan tinggi seperti granit, mode "batu-di-besi" meningkatkan gaya impak. Untuk material dengan kekerasan sedang seperti kerikil sungai, mesin beralih ke mode "batu-di-batu" untuk mengurangi konsumsi komponen aus. Modulus kehalusan pasir yang dihancurkan tetap di bawah 12%, sepenuhnya memenuhi standar agregat untuk beton C50+. Sistem pelumasan hidraulik menggabungkan dua pompa oli komplementer; jika pompa utama rusak, pompa cadangan otomatis mengambil alih dalam 0,5 detik. Dikombinasikan dengan modul penurun suhu berpendingin air, hal ini memastikan suhu bantalan tetap di bawah 60°C, memungkinkan operasi yang stabil di lingkungan berkisar antara -25°C hingga 40°C. Sistem kontrol digital terus memantau getaran rotor (≤4,5 mm/dtk) dan fluktuasi arus (±5%). Setelah mendeteksi anomali parameter, sistem secara otomatis menyesuaikan laju umpan dan memicu alarm untuk mencegah mesin mati. Pemanas tangki 2 kW yang siap untuk musim dingin dengan cepat memanaskan oli pelumas hingga di atas 15°C dalam 10 menit, memastikan kinerja start dingin yang andal. Struktur modularnya mendukung relokasi cepat untuk operasi di lokasi. Satu unit menyelesaikan seluruh proses mulai dari penghancuran dan pembentukan hingga produksi pasir, sehingga sangat cocok untuk proyek-proyek rekayasa terdesentralisasi. Fitur-fitur cerdas dan ramah lingkungan pada mesin pembuat pasir VSI5X7615 semakin memperkuat keunggulan kompetitifnya. Dilengkapi dengan sistem kontrol presisi digital, mesin ini menggunakan sensor akurasi tinggi untuk memantau getaran rotor (≤4,5 mm/detik) dan fluktuasi arus (±5%) secara real-time. Setelah mendeteksi anomali parameter, mesin ini secara otomatis menyesuaikan laju umpan dan memicu alarm, sehingga secara efektif mencegah risiko kelebihan beban peralatan. Sistem pelumasan hidrauliknya secara inovatif menggunakan desain suplai oli komplementer pompa ganda. Jika pompa utama rusak, pompa cadangan akan mengambil alih dengan lancar dalam waktu 0,5 detik. Dikombinasikan dengan modul penurun suhu berpendingin air, mesin ini secara presisi mengontrol suhu bantalan di bawah 60°C, memastikan operasi yang stabil di lingkungan ekstrem mulai dari -25°C hingga 40°C. Pemanas tangki oli 2 kW yang dikonfigurasi khusus untuk operasi musim dingin dapat meningkatkan suhu pelumas hingga di atas 15°C dalam waktu 10 menit, secara signifikan meningkatkan keandalan operasional di daerah dingin. Demi kepatuhan lingkungan, model ini menggunakan sistem pengumpul debu tertutup untuk mengendalikan emisi debu di bawah 20mg/m³, memenuhi standar pertambangan hijau. Sistem pelumasan oli tipisnya mengurangi konsumsi gemuk hingga 80% dibandingkan pelumasan gemuk tradisional, sementara sistem udara bersirkulasi otomatisnya secara efektif meminimalkan polusi suara. Struktur modularnya memungkinkan relokasi cepat untuk operasi di lokasi. Satu unit menangani seluruh proses, mulai dari penghancuran dan pembentukan hingga produksi pasir, sehingga sangat cocok untuk proyek-proyek yang tersebar seperti bendungan hidroelektrik dan jalan kota. Hal ini secara signifikan mengurangi investasi peralatan dan biaya operasional kontraktor.

Mode ganda "Batu-di-Batu" dan "Batu-di-Besi"! Mesin pembuat pasir VSI5X7615 beradaptasi secara fleksibel. Prinsip Kerja

Mesin pembuat pasir VSI5X7615 adalah peralatan pembuat pasir efisiensi tinggi yang memanfaatkan prinsip penghancuran impak poros vertikal. Mekanisme kerja intinya didasarkan pada sistem penghancuran mode ganda yang menggabungkan proses "batu-di-batu" dan "batu-di-besi". Material memasuki rotor berputar berkecepatan tinggi (1700-1900 putaran/menit) melalui saluran masuk umpan pusat. Dipercepat oleh gaya sentrifugal hingga puluhan kali percepatan gravitasi, material dikeluarkan untuk membentuk tirai impak kontinu dengan material yang memantul di dalam ruang pusaran. Peralatan ini mencapai jalur penghancuran yang optimal untuk berbagai material dengan beralih antara mode umpan kaskade dan pusat. Material memasuki distributor melalui corong umpan dan terbagi menjadi dua aliran: 70% memasuki roda sentrifugal berputar berkecepatan tinggi, sementara 30% membentuk aliran kaskade melingkar. Material di dalam roda sentrifugal berakselerasi hingga 60-75 m/s dalam 0,1 detik, memicu tumbukan pertama dengan aliran kaskade. Material yang terlontar berkecepatan tinggi mengalami tumbukan sekunder terhadap lapisan ruang vortex (mode batu-di-batu) atau pelat tumbukan logam (mode batu-di-besi), menciptakan efek penghancuran tiga kali lipat: "material-material-lapisan". Setelah 2-4 tumbukan di dalam ruang, ukuran partikel berkurang dari 35 mm menjadi 0-5 mm. Material yang hancur dibuang melalui outlet bawah, menjalani klasifikasi saringan getar, dengan produk yang memenuhi syarat memasuki area produk jadi sementara material berukuran besar bersirkulasi kembali untuk diproses ulang.

Mode ganda "Batu-di-Batu" dan "Batu-di-Besi"! Mesin pembuat pasir VSI5X7615 beradaptasi secara fleksibel. Parameter Teknis

bahan lembut 35mm Bahan keras 30mm
Air Terjun dan Umpan Tengah 150-280 t/h Makan di tengah 70-140 t/h
Kecepatan spindel 1700-1900 r/min Kekuatan 75×2 kw
