Peningkatan Efisiensi Penghancuran Jaw Crusher PE1200×1500

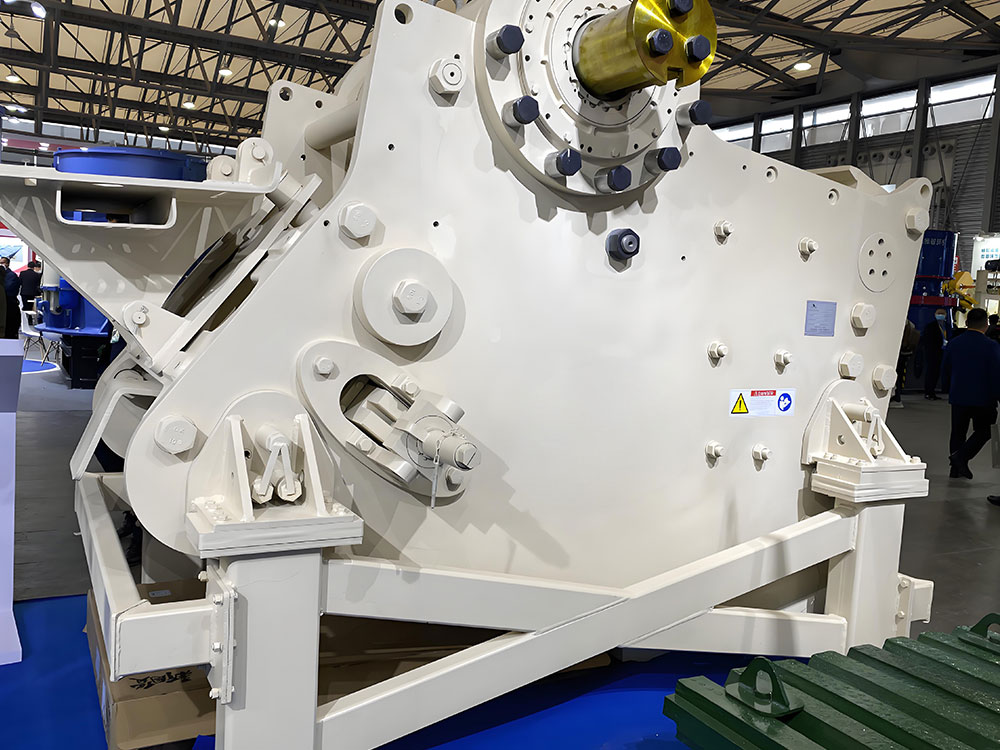

Penghancur rahang PE1200×1500 adalah penghancur rahang pendulum majemuk skala besar yang dirancang khusus untuk penghancuran bijih dan batuan kasar dengan kuat tekan ≤320MPa. Dengan bukaan umpan 1200×1500mm, alat ini dapat menangani ukuran umpan maksimum hingga 1020mm dengan kapasitas pemrosesan 400-800 t/jam. Dilengkapi dengan motor 160-245 kW, unit ini memiliki berat sekitar 100,9 ton. Peralatan ini menggunakan desain penghancuran ruang dalam dengan parameter gerak yang dioptimalkan, menghasilkan rasio penghancuran yang tinggi dan menghilangkan zona mati. Pelat rahang terbuat dari baja mangan tinggi untuk ketahanan aus yang luar biasa. Banyak digunakan di sektor pertambangan, metalurgi, dan bahan bangunan, alat ini sangat cocok untuk lini produksi pasir dan kerikil skala besar. Strukturnya sederhana dan andal dengan perawatan yang mudah, meskipun perlu diperhatikan dampak kelembapan dan kekerasan material terhadap hasil.

Materials Kerikil sungai, granit, basal, bijih besi
Application Pabrik pencampuran beton, mortar campuran kering, desulfurisasi pembangkit listrik, pasir kuarsa, dll.
Capacity 400-800 t/h

CONTACT NOW down load to pdf

Product Details

Product Tags

Penghancur rahang PE1200×1500 adalah penghancur rahang pendulum majemuk skala besar yang dirancang khusus untuk memproses bijih berkekerasan tinggi, dengan batas atas 320MPa untuk kuat tekan bijih yang digunakan. Peralatan ini terutama digunakan pada tahap penghancuran kasar dan sedang dalam operasi pertambangan, industri metalurgi, dan produksi bahan bangunan, sehingga sangat cocok sebagai peralatan penghancur inti dalam lini produksi pasir dan kerikil skala besar. Data industri menunjukkan bahwa model ini menguasai 37% pangsa pasar dalam lini produksi agregat pasir dan kerikil yang melebihi 5 juta ton per tahun, dan diakui sebagai solusi efisien di sektor ini. Struktur utamanya terdiri dari empat komponen inti: pelat rahang tetap, pelat rahang bergerak, rangka berkekuatan tinggi, dan sistem poros eksentrik. Secara spesifik, pelat rahang tetap dicetak dari paduan baja mangan dengan kekerasan permukaan HRC 58-62. Pelat rahang bergerak terhubung ke poros eksentrik melalui rumah bantalan untuk mencapai osilasi periodik. Rangkanya mengadopsi struktur las tipe kotak yang dioptimalkan melalui analisis elemen hingga, sehingga meningkatkan ketahanan lelah hingga 40%. Poros eksentriknya ditempa dari baja paduan 42CrMo4, yang mencapai kekerasan HRC28-32 setelah proses pendinginan dan tempering.

Peningkatan Efisiensi Penghancuran pada Aplikasi Jaw Crusher PE1200×1500

Operasi Pertambangan
Penghancuran Bijih Logam: Digunakan untuk penghancuran primer bijih logam seperti bijih besi dan bijih tembaga, mereduksi bongkahan bijih mentah berukuran besar menjadi ukuran partikel sedang 150-350 mm untuk menyediakan bahan baku berkualitas bagi pemrosesan mineral selanjutnya.
Pemrosesan Mineral Non-Logam: Cocok untuk menghancurkan batuan dengan kekerasan tinggi seperti granit dan basal. Sering diintegrasikan dengan cone crusher dan sand maker untuk membentuk lini produksi agregat yang lengkap.

Industri Bahan Bangunan & Konstruksi
Produksi Agregat: Berfungsi sebagai peralatan penghancur primer di pabrik agregat besar, memproses material seperti batu kapur dan kerikil sungai untuk menghasilkan agregat konstruksi.
Daur Ulang Limbah Konstruksi: Menghancurkan blok beton, batu bata, dan material limbah lainnya untuk memungkinkan regenerasi sumber daya.

Industri Metalurgi dan Kimia
Pra-pemrosesan Bahan Baku: Menghancurkan bijih besi, bauksit, dan bahan baku metalurgi lainnya untuk meningkatkan efisiensi peleburan selanjutnya.
Pemrosesan Bahan Baku Kimia: Menghancurkan bijih fosfat, bijih sulfur, dan bahan baku kimia lainnya untuk memenuhi persyaratan ukuran partikel.

Rekayasa Infrastruktur
Konstruksi Jalan Raya/Kereta Api: Menghancurkan material tanah dasar untuk menghasilkan batu pecah yang memenuhi standar teknik.
Proyek Konservasi Air: Memproses agregat tahan erosi untuk bendungan dan tanggul.

Sektor Perlindungan Lingkungan & Energi
Desulfurisasi Pembangkit Listrik: Menghancurkan batu kapur untuk menyiapkan agen desulfurisasi.
Pengolahan Limbah Padat: Memproses residu limbah industri secara bersama-sama untuk mengurangi pencemaran lingkungan.

Aplikasi Khusus

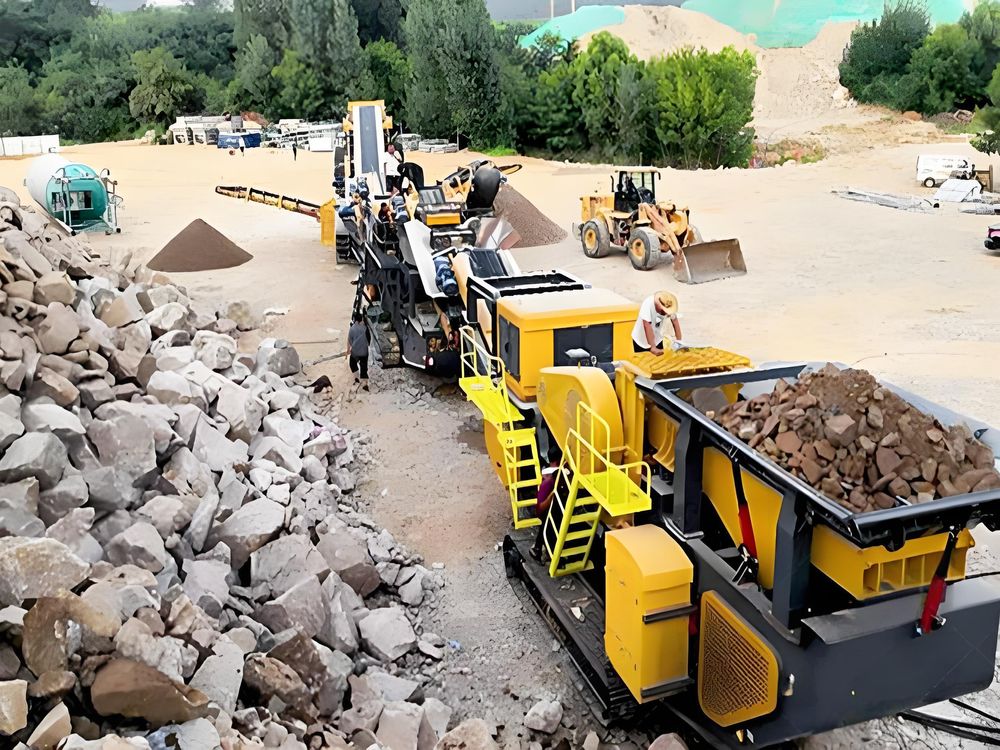

Lini Produksi Bergerak: Penggunaan cepat di tempat penampungan sementara atau lokasi penambangan yang tersebar ketika dipasangkan dengan stasiun bergerak.
Operasi di Ketinggian: Desain struktural tugas berat memastikan stabilitas di lingkungan yang keras.

Peningkatan Efisiensi Penghancuran Jaw Crusher PE1200×1500 Keunggulan

Struktur Kokoh, Kapasitas Beban Tinggi
Bodi baja cor tugas berat: Memanfaatkan teknologi baja cor integral dan pelat rahang baja mangan tinggi, kekuatan tekan dan ketahanan aus ditingkatkan lebih dari 30%, memastikan operasi stabil jangka panjang dalam kondisi berat.
Komponen inti yang diperkuat: Komponen penting seperti poros eksentrik dan rakitan rahang bergerak ditempa dari billet stock, secara signifikan meningkatkan kapasitas menahan beban untuk memenuhi kebutuhan penghancuran intensitas tinggi.

Efisiensi Tinggi & Kapasitas Luar Biasa
Desain Rongga Dalam dengan Zona Mati Nol: Ruang penghancur yang dioptimalkan memastikan pengikatan material yang rapat, meningkatkan efisiensi penghancuran hingga 20%. Mencapai penghematan energi 15%-30% per unit, dengan peningkatan efisiensi energi di seluruh sistem hingga 50%. Kapasitas Pemrosesan Tinggi: Menerima ukuran umpan ≤1200 mm dengan ukuran pelepasan yang dapat disesuaikan (150-350 mm), mencapai tingkat throughput 400-1000 t/jam untuk memenuhi kebutuhan lini produksi skala besar.

Keamanan Cerdas, Operasi yang Mudah Digunakan
Sistem Proteksi Beban Berlebih: Desain pelat siku lepas otomatis mencegah kerusakan akibat benda asing. Dikombinasikan dengan pemantauan waktu nyata, sistem ini mengurangi tingkat kegagalan hingga 40%.
Fungsi Start/Stop Satu Tombol: Menyederhanakan pengoperasian, mengurangi intervensi manual, dan menurunkan biaya perawatan hingga 30%.

Perawatan Mudah, Masa Pakai Lebih Lama
Sistem Pelumasan Terpusat: Pelumasan otomatis mengurangi frekuensi perawatan manual. Desain modular untuk penggantian komponen utama mengurangi waktu henti hingga 50%.
Material Tahan Aus: Pelat rahang baja mangan tinggi dan pelapis samping memperpanjang masa pakai hingga 30%, mengurangi frekuensi penggantian komponen yang aus.

Ramah Lingkungan & Hemat Energi
Desain Rendah Kebisingan: Memenuhi standar lingkungan nasional dengan tingkat kebisingan di bawah 85 dB. Kompatibel dengan sistem pengumpul debu untuk produksi ramah lingkungan.
Pengendalian Debu yang Dioptimalkan: Penyegelan ruang penghancur yang ditingkatkan mengurangi emisi debu hingga 60%, sehingga meningkatkan lingkungan kerja.

Kompatibilitas Serbaguna, Operasi Multifungsi
Kompatibilitas Multi-Material: Memproses material dengan kuat tekan ≤320 MPa, termasuk granit, bijih besi, dan limbah konstruksi.
Penyesuaian Pelepasan Fleksibel: Mekanisme bukaan pelepasan tipe spacer memungkinkan rentang ukuran partikel yang luas untuk memenuhi beragam kebutuhan proses.

Peningkatan Efisiensi Penghancuran dengan Prinsip Kerja Jaw Crusher PE1200×1500

Jaw crusher PE1200×1500 menggunakan prinsip penghancuran lengkung-remas pendulum ganda, yang menghasilkan fragmentasi material melalui gerakan periodik rahang bergerak dan rahang tetap. Proses operasional intinya adalah sebagai berikut:
Transmisi Daya dan Mekanisme Gerak
Motor menggerakkan putaran poros eksentrik melalui sabuk-V, yang menyebabkan pelat rahang bergerak melakukan gerakan resiprokal periodik. Poros eksentrik berputar pada 180 putaran/menit. Ujung atas rahang bergerak digantung langsung dari poros eksentrik, sementara ujung bawahnya terhubung ke rangka melalui pelat dorong, membentuk lintasan gerak pendulum majemuk.
Pemrosesan Material di Ruang Penghancur
Tahap Penghancuran Kompresi: Saat rahang bergerak naik, sudut antara tuas dan rahang bergerak meningkat, mendorong pelat rahang bergerak ke arah pelat rahang tetap. Material mengalami kompresi, pemisahan, dan pembengkokan di dalam ruang berkedalaman 1500×1200 mm.
Tahap Pelepasan: Saat rahang bergerak turun, sudut pelat siku berkurang. Pegas batang pengikat mengembalikan pelat rahang bergerak ke posisi semula, melepaskan material yang hancur (berukuran partikel 150-350 mm) melalui lubang pelepasan.

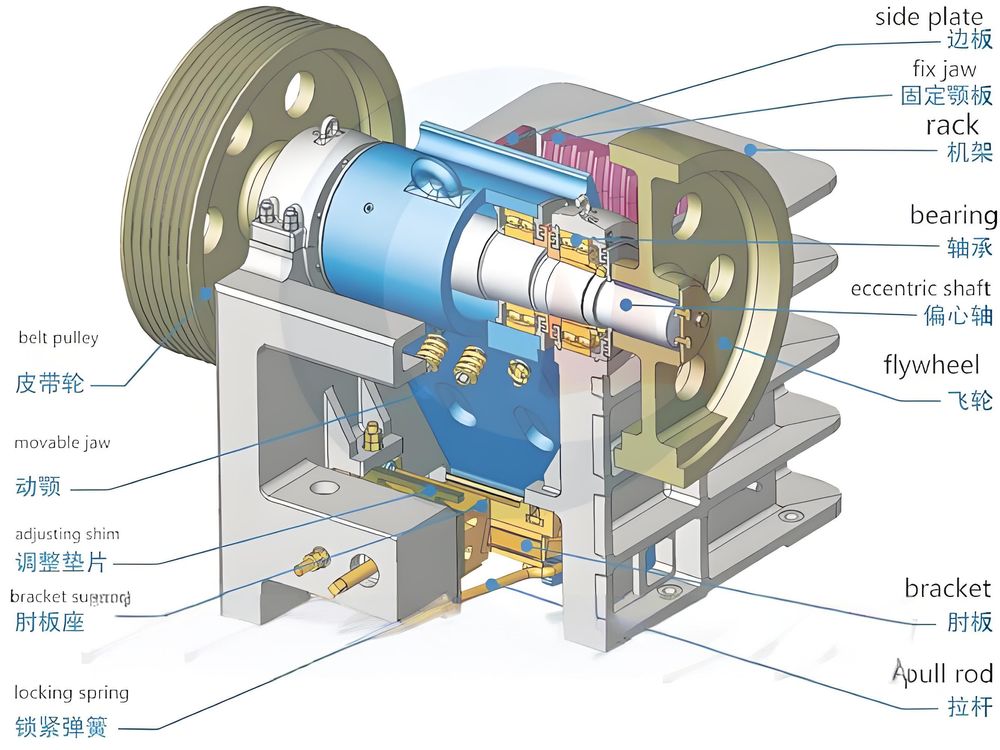

Fungsi Sinergis Komponen-Komponen Utama
Pelat Rahang: Terbuat dari baja mangan tinggi dengan desain bergerigi untuk meningkatkan efisiensi penghancuran.
Pelat Siku: Berfungsi sebagai komponen transmisi gaya dan perangkat proteksi beban berlebih, yang secara otomatis retak saat bertemu objek yang tidak dapat dihancurkan.
Perangkat Penyetelan Jarak Bebas: Mekanisme penyetel bukaan pelepasan tipe spacer untuk kontrol fleksibel ukuran partikel keluaran.
Operasi dan Otomatisasi Berkelanjutan
Selama operasi motor berkelanjutan, rahang bergerak menyelesaikan satu siklus penghancuran dan pelepasan per putaran, mencapai produksi batch 400-1000 t/jam. Sistem pelumasan terpusat memastikan pengoperasian komponen penting seperti bantalan yang stabil.
Melalui lintasan gerak yang dioptimalkan dan desain ruang, peralatan ini menghasilkan efisiensi tinggi dan penghematan energi (15%-30% per unit), cocok untuk penghancuran bijih kasar dengan kuat tekan ≤320 MPa.
